Pred vami so navodila za pravilno uporabo GPS sledilnika in opis funkcionalnosti.
Delovanje sledilnika temelji na obstoječem GSM/GPRS omrežju in sistemu GPS za določanje geo lokacije. Za brezhibno delovanje sledilnika morajo biti na voljo vsa tri omrežja.
Sledilnik sporoča podatke preko SMS ali GPRS.
Lastnosti sledilca
Naziv
|
GPS sledilec na baterijo
|
Omrežje
|
GSM/GPRS
|
Pasovne širine
|
850/900/1800/1900Mhz
|
GPS modul
|
SIRF3 modul
|
GSM/GPRS modul
|
Simcom300/Simcom340
|
GPS občutljivost
|
-159dBm
|
GPS natančnost
|
5 metrov
|
Čas do prve pozicije
|
hladni start 45s, topli start 35s, delovanje 1s
|
Polnilec za avto
|
12-24V vhod, 5V izhod
|
Polnilec za elektriko
|
110-220V vhod, 5V izhod
|
Baterija
|
Polnilna, zamenljiva 3.7V 1000mAh Li-ion
|
Čas pripravljenosti
|
80 ur
|
Delovanje pri temperaturi
|
-20 do +55 stopinj C
|
Sestava sledilca

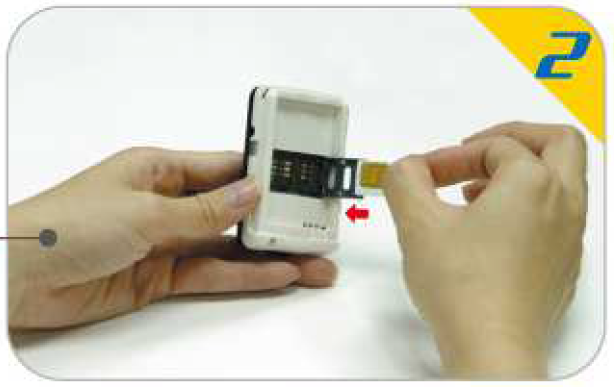

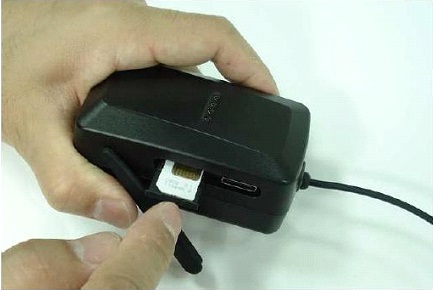

Namestitev SIM kartice
Pred namestitvijo preverite nastavitve SIM kartica - potrebno je nastaviti:
-
vklopljen prikaz telefonske številke
-
izklopljeno preverjanje PIN kode
-
vklopljen prenos podatkov

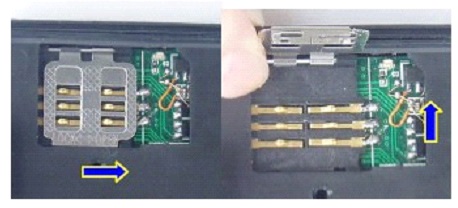

Postopek:
-
odprite zadnji pokrov sledilnika in odstranite baterijo
-
potisnite pokrovček naprej, in ga nato dvignite

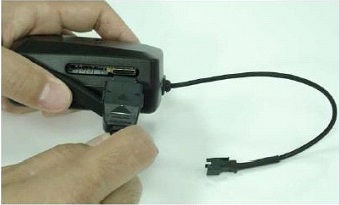

Baterija in polnilec
Pred prvo uporabo sledilnika je potrebno polniti baterijo od 8 do 12 ur. Uporabljate samo baterije in polnilec proizvajalca. V paketu sta dve Li-ion bateriji. Polna baterija omogoča uporabo sledilnika v načinu pripravljenosti 80 ur. Po prvi uporabi se baterijo polni od 3 do 5 ur.
Pozor:
-
Li-ion baterija vsebuje nevarne kemijske elemente in lahko eksplodira. Izogibajte se udarcev ali poškodb površine baterije in bližine ognja
-
Baterijo polnite zahtevani čas, da bo imela dolgo življenjsko dobo
Prva uporaba sledilnika
-
vstavite SIM kartico in baterijo v sledilnik
-
vključite sledilec s pritiskom na gumb ON/OFF
-
za prvo uporabo je potrebno izvesti startni postopek - inicializacijo
-
po 10 do 40 sekundah, bo pričel sledilnik delovati in iskati GSM signal in GPS signal (indikator bo utripal vsake 3 sekunde, ko bo imel signal - to pomeni, da je sledilec pripravljen za uporabo in dodatne nastavitve
Startni postopek - inicializacija
SMS za inicializacijo:
ukaz
|
SMS besedilo
|
begin+geslo
|
begin123456
|
Sledilnik vrne sporocilo "begin ok" (tovarniško geslo sledilnika je 123456).
ukaz
|
SMS besedilo (primer novo geslo 112233
|
password+staro geslo+presledek+novo geslo
|
password123456 112233
|
Sledilnik vrne sporocilo "password OK".
Pomembno pri ukazih: "+" pomeni zapis brez presledka, "presledek" pomeni presledek med dvema zapisoma
Če spremenite geslo, poskrbite, da ga ne boste pozabili. V primeru, da geslo pozabite, dostop do sledilnika ne bo mogoč. Geslo mora biti sestavljeno iz 6 številk, sicer ga sledilnik ne bo sprejel. Za vse nadaljnje ukaze morate uporabljati novo geslo.
Avtorizacija telefonskih številk
Sledilnik podpira 5 telefonskih številk, ki jih je mogoce avtorizirati.
V primeru, da sledilnik pokličite 10 krat zaporedoma, bo sledilnik klicočo številko avtomatično sprejel kot avtorizirano številko. Sledilnik v takem primeru vrne sporočilo "add master ok".
SMS sporočilo za dodajanje avtorizacijske telefonske številke:
ukaz
|
SMS besedilo (primer za 041xxxxxx)
|
admin+geslo+presledek+telefonska številka
|
admin123456 041xxxxxx
|
Sledilnik vrne sporočilo "admin ok".
Vse ostale avtorizacijske telefonske številke se lahko nastavi le iz prve avtorizirane številke.
V primeru gostovanja v tujih omrežjih (roaming) morate telefonsko številko zapisati v mednarodni obliki (npr: 0038641xxxxxx).
Izbris avtorizirane številke iz sledilnika:
ukaz
|
SMS besedilo (primer za 041xxxxxx)
|
noadmin+geslo+presledek+telefonska številka
|
noadmin123456 041xxxxxx
|

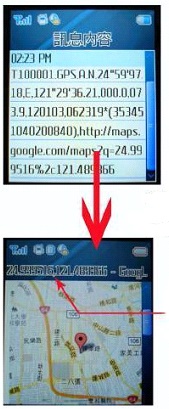

Priklic trenutne lokacije sledilnika
-
v primeru, da na sledilniku ni avtorizirane nobene GSM številke, potem bo sledilnik vsaki GSM številki, ki ga pokliče vrnil geo info podatek. V primeru, da je na sledilniku avtorizirana GSM številka, številkam, ki niso avtorizirane, sledilnik ne bo vračal SMS sporočil.
-
če poklice sledilnik avtorizirana GSM številka, bo sledilnik odložil klic in poslal SMS sporočilo npr. v obliki: lat: xx.xxxxxx long: xxx.xxxxxx speed: 000.00 T:xx/xx/xx xx:xx in nato še povezavo na Google maps.
Avtomatično javljanje geo lokacije sledilnika
-
Sledenje glede na časovni interval z omejitvijo števila posredovanja lokacij
Nastavitev, da bo npr. sledilnik poslal geo lokacijo 5-krat v 30 sekundnih intervalih
ukaz
|
SMS besedilo
|
fixxxxsxxxn+password
|
fix030s005n123456
|
Po enaki logiki lahko nastopa pri času tudi črka m (minute) ali črka h (ura). Vrednost parametra je vedno tri številčna (030, 005, itd.) in ne sme presegati števila 255.
-
Sledenje glede na časovni interval
Nastavitev, da bo npr. sledilnik pošiljal geo lokacijo v 30 sekundnih intervalih
ukaz
|
SMS besedilo
|
fixXXXs***n+geslo
|
t040m***n123456
|
Najnižji časovni interval je 20 sekund.
Za preklic avtomatičnega javljanja geo pozicije pošljemo ukaz:
ukaz
|
SMS besedilo
|
nofix+geslo
|
nofix123456
|
Javljanje naslova, kjer se nahaja sledilnik
Za aktivacijo te lastnosti, je potrebno predhodno nastaviti APN domačega GSM omrežja SIM kartice.
Za javljanja naslova pošljemo ukaz:
ukaz
|
SMS besedilo
|
address+password
|
address123456
|
Sledilnik vrne sporočilo z navedbo točnega naslova, na katerem se nahaja sledilnik.
Nacini delovanja: sledenje in nadzorovalni nacin
Poznamo dva načina delovanja sledilnika: delovanje v nadzorovalnem načinu (monitor) ali v sledilnem načinu (tracker). Sledilnik deluje privzeto v sledilnem načinu (tracker).
Vklop delovanja v nadzorovalnem načinu:
ukaz
|
SMS besedilo
|
monitor+geslo
|
monitor123456
|
Sledilnik vrne sporočilo "monitor ok!".
Po prestavitvi lahko poklicete sledilnik, ki bo odprl zvezo. Preko integriranega mikrofona lahko poslušate zvoke v okolici sledilnika.
Vklop delovanja v sledilnem načinu:
ukaz
|
SMS besedilo
|
tracker+geslo
|
tracker123456
|
Sledilnik vrne sporočilo "track ok!".
Nastavitev števila prikazanih opozorilnih sporočil
Za nastavitev števila prikazanih opozorilnih sporočil pošljemo ukaz
ukaz
|
SMS besedilo
|
xtime+geslo+xxx
|
xtime123456005
|
Ob aktivaciji alarma, se bo opozorilno sporočilo prikazalo 5-krat.
Opozorila
-
Nizko stanje baterije - avtomatsko aktivirano
Nastavitev, da bo sledilnik poslal opozorilo 2-krat v 15-tih minutah, če bo stanje baterije okoli 3,55V:
ukaz
|
SMS besedilo
|
lowbattery+geslo+presledek+on
|
lowbattery123456 on
|
Za izklop se pošlje ukaz: lowbattery+password+space+off
-
Izguba GPS lokacije - avtomatsko deaktivirano
Nastavitev, da bo sledilnik avtoriziranim številkam ob izgubi GPS lokacije poslal opozorilo:
ukaz
|
SMS besedilo
|
gpssignal+geslo+presledek+on
|
gpssignal123456 on
|
Sledilnik vrne sporočilo "nogps+last valid latitude/longitude before lost signal".
Za izklop se pošlje ukaz: gpssignal+password+space+off
-
SOS gumb
Ob pritisku gumba SOS za 3 sekunde, bo sledilnik avtoriziranim številkam vsake 3 minute poslal sporočilo "help me!+latitude/longitude".
Za izklop posredovanja sporočil se sledilniku vrne SMS "help me!".
-

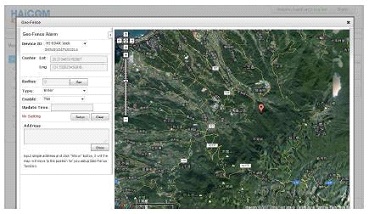

Nastavitev geo ograje
S to funkcijo omejimo/nadzorujemo območje v katerem se nahaja sledilnik. Ko bo sledilnik zapustil definirano območje, bo poslal sporočilo. Za definiranje območja potrebujemo dva para koordinat s katerima omejimo podrolje.

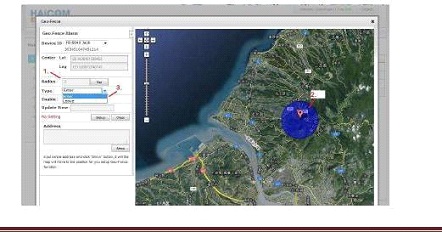

Slikovni primer definiranega območja:
Za nastavitev definiranega območja mora sledilnik mirovati na mestu od 3 do 10 minut - nato
pošljemo ukaz:
ukaz
|
SMS besedilo (primer)
|
stockade+geslo+presledek+koord.zgornji levi kot;koord.spodnji desni kot
|
stockade123456 46.095,14.4206;45.997,14.601
|
Ko bo sledilnik zapustil definirano podrocje, bo vsake 3 minute poslal sporočilo: "stockade!+geo info"
Točki sta definirani po koordinatnem sistemu WGS 84. Prva točka je zgornji levi kot. Točka je definirana z zemljepisno širino (latitude) in dolžino (longitude). Druga točka pa definira spodnji desni kot.
Za preklic funkcije pošljemo ukaz:
ukaz
|
SMS besedilo
|
nostockade+geslo
|
nostockade123456
|
Funkcija bo brez učinka, če se gibljemo zunaj področja.
-
Informacija o premiku
Ko sledilnik miruje od 3 do 10 minut, lahko vklopimo funkcijo premik. Ko se bo sledilnik pričel premikati, bo poslal eno sporočilo o premiku. Nastavitev, da sledilnik pošlje sporočilo, če se sledilnik premakne za 200 metrov - to je tudi prednastavljena oddaljenost (nastaviti je možno največ 4-mestno številko v metrih):
ukaz
|
SMS besedilo
|
move+geslo+presledek+0200
|
Move123456 0200
|
Sledilnik vrne sporočilo "move OK". V primeru premika bo sledilnik avtoriziranim številkam poslal sporočilo: "Move+latitude & longitude"
Za preklic funkcije premika pošljemo naslednji ukaz:
ukaz
|
SMS besedilo
|
nomove+geslo
|
nomove123456
|
-
Prekoračitev hitrosti
Še želite prejeti sporočilo, ko bo prekoračena določena mejna hitrost lahko pošljete sledilniku naslednji ukaz:
ukaz
|
SMS besedilo (za mejno hitrost 80 km/h)
|
speed+geslo+presledek+hitrost
|
speed123456 80
|
Sledilnik vrne sporočilo: "speed ok!"
Ko bo sledilnik prekoračil hitrost bo enkrat v roku 3 minut poslal sporočilo "speed+080!+Geo-info" na SMS. Priporoča se, da se za mejno hitrost vnašajo vrednosti večje od 30 km/h.
Za preklic funkcije pošljemo ukaz:
ukaz
|
SMS besedilo
|
nospeed+geslo
|
nospeed123456
|
-
Vgrajen senzor pospeškov
Sledilnik ima vgrajen 3-osni senzor pospeškov in lahko zazna, če se vozilo premakne, nagne ali strese.
Za nastavitev pošljete sledilniku naslednji ukaz:
ukaz
|
SMS besedilo
|
shock+geslo
|
shock123456
|
Sledilnik vrne sporočilo: "shock is activated!"
V primeru aktivacije bo sledilnik avtoriziranim številkam poslal sporočilo: "sensor alarm+latitude/longitude"
Za preklic funkcije pošljemo ukaz:
ukaz
|
SMS besedilo
|
noshock+geslo
|
noshock123456
|
Nastavitev občutljivosti (avtomatsko je nastavljena 1. stopnja):
-
1. stopnja: manjša vibracija - ukaz: sensitivity123456 1
-
2. stopnja: srednja vibracija - ukaz: sensitivity123456 2
-
3. stopnja: večja vibracija - ukaz: sensitivity123456 3
Določitev različnih načinov spanja sledilnika
Sledilniku je mogoče nastaviti 4 načine spanja:
1. spanje glede na čas (privzeta vrednost)
Za nastavitev pošljete sledilniku naslednji ukaz:
ukaz
|
SMS besedilo
|
sleep+geslo+presledek+time
|
sleep123456 time
|
Sledilnik vrne sporočilo: "sleep time ok"
Sledilnik bo po 5 minutah prešel v stanje spanja z ugasnjenim GPS modulom in ugasnjenim indikatorjem delovanja. Sledilnik se bo ponovno aktiviral, če ga pokličemo ali pošljemo SMS sporočilo.
2. spanje glede na udarec/vibracijo
Za nastavitev pošljete sledilniku naslednji ukaz:
ukaz
|
SMS besedilo
|
sleep+geslo+presledek+shock
|
sleep123456 shock
|
Sledilnik vrne sporočilo:"sleep schock ok"
Sledilnik preide v stanje spanja z ugasnjenim GPS modulom in ugasnjenim indikatorjem delovanja. Sledilnik se bo ponovno aktiviral ob vibraciji ali katerikoli nastavitvi sledilnika.
3. trdno spanje glede na udarec/vibracijo
Za nastavitev pošljete sledilniku naslednji ukaz:
ukaz
|
SMS besedilo
|
sleep+geslo+presledek+deepshock
|
sleep123456 deepshock
|
Sledilnik vrne sporočilo:"sleep deepschock ok"
Sledilnik preide v stanje spanja z ugasnjenim GPS in GSM modulom in ugasnjenim indikatorjem delovanja. Sledilnik se bo ponovno aktiviral le ob vibraciji.
4. zbuditev naprave po urniku
Za nastavitev pošljete sledilniku naslednji ukaz:
ukaz
|
SMS besedilo
|
schedule+geslo+presledek+1h (možna nastavitev minut: m, ur: h in dni: d)
|
schedule123456 1h
|
Sledilnik se bo ob nastavitvi 1h, zbudil vsako uro in poslal informacijo o lokaciji. Najdaljši interval za nastavitev urnika je 30 dni. Sledilnik preide v stanje izredno nizke porabe - spanja z ugasnjenim GPS in GSM modulom in ugasnjenim indikatorjem delovanja. Sledilnik se prav tako ne aktivira ob klicu ali posredovanju SMS sporočila. Nastavljena opozorila lahko sledilnik zbudijo, vendar se potem ponovno vrne v stanje spanja skladno z nastavljenim urnikom.
Deaktivacija je možna le, ko je sledilnik zbujen: noschedule+geslo oz. noschedule123456
4. brez spanja
Za nastavitev pošljete sledilniku naslednji ukaz:
ukaz
|
SMS besedilo
|
sleep+geslo+presledek+off
|
sleep123456 off
|
Sledilnik vrne sporočilo:"sleep off ok"
Sledilnik bo vedno zbujen, prav tako bodo delovali GSM, GPS in indikator delovanja.
Preverjanje stanja sledilnika
Za nastavitev pošljete sledilniku naslednji ukaz:
ukaz
|
SMS besedilo
|
check+geslo
|
check123456
|
Sledilnik vrne odgovor za: stanje baterije, GPS signal, GSM signal, GPRS status, APN, UP, IP, itd.
Primer:
Battery: 100%
GPRS: ON/OFF
GPS: OK/NO GPS
GSM signal: npr. 1-32
APN: npr. cmnet
IP: xxx.xxx.xxx.xxx
PORT: xxxx

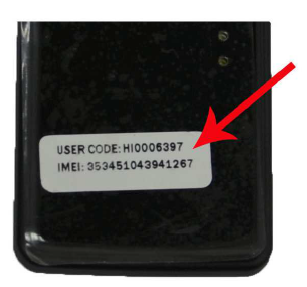

Preverjanje IMEI sledilnika
Za nastavitev pošljete sledilniku naslednji ukaz:
ukaz
|
SMS besedilo
|
imei+geslo
|
imei123456
|
Sledilnik vrne sporočilo s 15-mestno številko IMEI.
Resetiranje sledilnika
Za nastavitev pošljete sledilniku naslednji ukaz:
ukaz
|
SMS besedilo
|
reset+geslo
|
reset123456
|
Sledilnik vrne sporočilo:"reset ok"
GPRS konfiguracija
APN, IP in vrata je potrebno nastaviti preko SMS sporočila pred pričetkom sledenja z GPRS.
Za nastavitev pošljete sledilniku naslednji ukaz:
ukaz
|
SMS besedilo
|
APN+geslo+presledek+lokalni APN
|
APN123456 CMNET (primer za CMNET)
|
Sledilnik vrne sporočilo:"APN ok"
Nastavitev stanja manjši GPRS promet
V kolikor bo sledilnik parkiran 5 minut, bo preklopil v stanje manjšega GPRS prometa, nato se bo izključil GPRS. Sledilnik se bo ponovno aktiviral ob sprožitvi opozorila ali premiku vozila.
Za nastavitev pošljete sledilniku naslednji ukaz:
ukaz
|
SMS besedilo
|
less+presledek+gprs+geslo+presledek+on
|
less gprs123456 on
|
Sledilnik vrne sporočilo:"less gprs ok"
Za deaktivacijo pošljemo ukaz: less+presledek+gprs+geslo+presledek+off in odgovor: less gprs off.
Nastavitev številke centra za obveščanje
Za nastavitev pošljete sledilniku naslednji ukaz:
ukaz
|
SMS besedilo
|
centernum+geslo+presledek+telefonska številka
|
centernum123456 041xxxxxx (npr. za 041)
|
Sledilnik vrne sporočilo:"less gprs ok"
Za deaktivacijo pošljemo ukaz: nocenternum+geslo oz. nocenternum123456 in odgovor: nocenternum ok

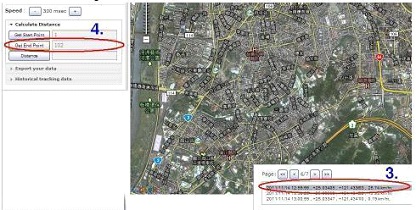

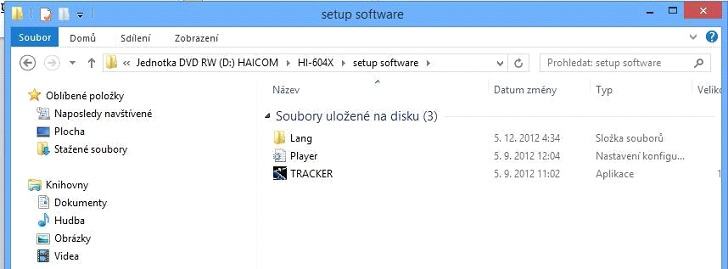

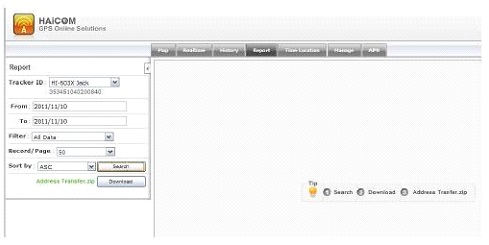

Za pregledovanje dejanskih opravljenih poti in zgodovine sledilnika se je potrebno registrirati na www.gpstrackerxy.com. Pregledovanje je možno preko spletne platforme ali preko mobilne aplikacije.
Napaka in rešitve
težava
|
rešitev
|
zagon je neuspešen
|
preverite baterijo, če je v celoti napolnjena. Preverite če je pravilno vstavljena v sledilnik
|
dvig klica neuspešen
|
pokliičite sledilnik z avtorizirano številko. Če je potrebno izvedite inicializacijo (startni postopek) in ponovno nastavite avtorizirane GSM številke
|
nadzor zvoka neuspešen
|
preverite ali je avtorizirana GSM številka in ali je sledilnik v pokrivnem področju GSM signala
|
Navodila za uporabo
GPS sledilec Exclusive
www.spyshop.eu
Pred vami so navodila za pravilno uporabo GPS sledilnika in opis funkcionalnosti.
Delovanje sledilnika temelji na obstoječem GSM/GPRS omrežju in sistemu GPS za določanje geo lokacije. Za brezhibno delovanje sledilnika morajo biti na voljo vsa tri omrežja.
Sledilnik sporoča podatke preko SMS ali GPRS.
Lastnosti sledilca
Kako deluje sledilec
Če je sledilec v celoti napolnjen, lahko zdrži do 35 dni v stanju pripravljenosti, odvisno seveda od vrste uporabljanih funkcionalnosti.
Naprava vsebuje senzor gibanja, ki ga lahko nastavite, da vam naprava ob premiku pošlje sporočilo na izbrane telefonske številke.
Sledilec lahko kadarkoli izsledite, bodisi preko SMS ali brezplačne platforme GPRS.
Naprava lahko nastavite tudi tako, da pošlje podatke o svoji lokaciji po vnaprej določenih časovnih razmikih v intervalu od 30 do 72 ur.
Z vzpostavitvijo stanja spanja lahko bistveno podaljšate življenjsko dobo baterije.
Vse nastavitve lahko izvedete ob priključitvi naprave na računalnik preko enostavnih menujev ali preko platforme GPRS.
Vsebina paketa
1 - GPS sledilec
2 - baterija
3 - napajalni kabel
4 - adapter za avto (12V)
5 - AC adapter
6 - CD (priročniki, programska oprema za funkcijo Logger)
Uporaba sledilnika
-
najprej napolnite napravo (prvo polnjenje napravo naj traja vsaj 8 ur) - na sledilec priklopite napajalni kabel in vključite v 220V
-
odstranite pokrov in vstavite sim kartico (sim kartica mora biti aktivna, odstranjeno mora biti preverjanje PIN številke in vklopljen prenos podatkov)
LED indikatorji prikaza delovanja
Barva LED
|
Prikaz LED
|
Status
|
oranžna
|
prižgana
|
polnjenje
|
|
ugasnjena
|
naprava je napolnjena
|
zelena
|
utripa
|
naprava je povezana z GPS signalom
|
|
prižgana
|
enota ni priključena na GPS
|
|
ugasnjena
|
GPS signal spanje
|
rdeča
|
prižgana
|
nizko stanje baterije
|
bela
|
64ms prižgana / 3s ugasnjena
|
GSM pripravljenost
|
|
64ms prižgana / 0,8s ugasnjena
|
Enota išče GSM signal ali ni vgrajene SIM
|
Priključitev naprave na avtomobilski akumulator (kabel ni v paketu)
Instrument je lahko povezan s pomočjo posebnega kabla neposredno na akumulator - slika kabla
Postopek povezave je prikazan na naslednji sliki:
Prosimo, upoštevajte:
Enoto nikoli ne priključite neposredno na akumulator. Naprava se napaja preko 5V, zato lahko neposredna priključitev privede do uničenja sledilnika.
Nastavitve naprave

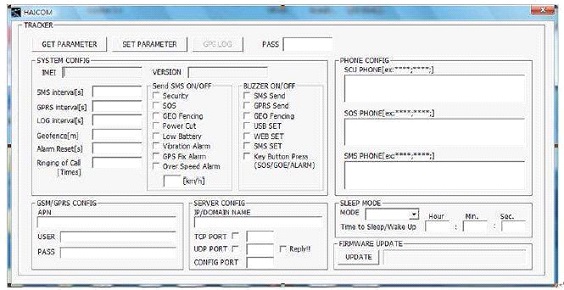

Za prvo nastavitev naprava, uporabite posebno aplikacijo, ki se nahajajo na priloženem CD:
-
vedno odstranite adapter, vključno s SIM kartico
-
naprava mora biti izklopljena
-
najprej povežite enoto s priloženim kablom na vaš PC
-
če ne poznate internetnih nastavitev na kartici SIM, jih preverite s telefonom
-
operater (privzeto je, da uporabite najpogostejše ime za APN internet)
-

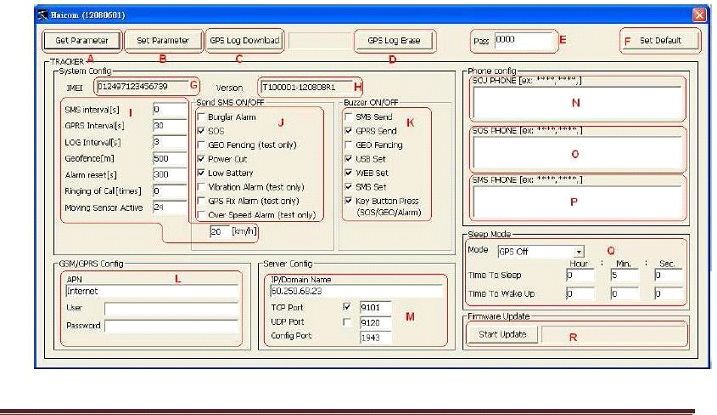

v oddelku config server morate nastaviti naslednje parametre:
-
pritisnite gumb za prikaz trenutne nastavitve naprave
-
pritisnite gumb, da shranite spremembe v nastavitvah
-
pritisnite gumb za prenos shranjenih dnevnikov iz naprave (če se uporablja kot
GPS zapisovalnik podatkov)
-
pritisnite, da izbrišete shranjene GPS dnevnike. Priporočamo, da izbrišete GPS dnevnike vsak prenos. V nasprotnem primeru lahko pride do izpolnitve pomnilnika, kar upočasnjuje ali onemogočanje ki shranjujejo dodatne podatke (Naprava lahko shrani do 257.000 hlodov)
-
nastavite geslo za primere pošiljanje SMS ukazov (privzeta nastavitev je 0000)
-
pritisnite vrnitev na tovarniške nastavitve na proizvodnjo enote
-
IMEI naprave
-
trenutna različica vdelane programske opreme naprave
Nastavitev parametrov za vsako funkcijo naprave:
-
nastavitev intervala, da pošljete SMS na mobilnih lokacijah. Najnižja vrednost y. "0" pomeni izklopite to funkcijo (tako kot bi se uporabljala za druge funkcije)
-
nastavitev intervala za pošiljanje GPS dnevnik do strežnika. Najmanjša vrednost je 15 sek.
-
nastavitev intervala za shranjevanje podatkov, ki uporabljajo beleženje podatkov (varčevanje GPS dnevnike v napravo). Najnižja vrednost 3 y
-
nastavitev Geo-ograjo meja (krog okoli stroja). Najnižja vrednost (M). Uporablja se npr. Za varovanje parkiranje vozila.
-
začasno izklopite vsa obvestila iz (nastavljenega časa bo vse spomnil neaktivni)
-
število obročev, če je funkcija kliče naprave
-
nastavitev občutljivosti senzorja gibanja. Priporočamo vam, da nastavite 21-manjše število, večje preklop občutljivosti.
-
nastavitev omejitve hitrosti. Obvestilo bo dana, ko naprava preseže nastavljeno hitrost v km / h
-
vklop / izklop različnih opozorila
-
opozorilo o kraji avtomobila
-
aktiviranje funkcije SOS
-
aktiviranje Geo-ograjo. Ta funkcija je samo za testiranje pravilno nastavitev Geo-ograjo. Potem ko je najprej opozorilo samodejno izključi.
-
obvestila za izklop zunanjega napajanja (ko je enota priključena na akumulator)
-
opozorilo Low battery (manj kot 3.6V)
-
aktiviranje senzor gibanja. Ta funkcija je samo za testiranje pravilnega senzor nastavitev gibanja. Potem ko je najprej opozorilo samodejno izključi.
-
aktiviranje povezavo GPS. Ponovno, samo za testiranje.
-
aktivacija meje opozarjanja hitrosti prekoračena. Ponovno, samo za testiranje.
-
nastavitev glasovno opozorilo dogodkov (pisk)
-
pisk po pošiljanju SMS na kateri koli napravi
-
pisk po pošiljanju GPRS spremembe nastavitev
-
pisk pri določanju Goe-Fence opozorila
-
piskati pri shranjevanju nastavitev naprave USB
-
pisk ob prejemu nastavitev naprave priložena prek strežnika
-
pisk, ko boste prejeli SMS pošlje drugi napravi ali ni ta model
-
nastavitev dostopa do interneta
-
nastavitev parametrov za strežnik z zemljevidi - v tem razdelku ne motijo!
-
nastavitev za pošiljanje obvestila (razen funkcije SOS)
-
nastavljanje opozoril v primeru aktiviranja funkcije SOS
-
nastavljanje številke SMS lokacij (če ni nastavljen, lahko preverite lokacijo katerega koli telefona)
-
shranjevanje nastavitev (spalni) načini, ali čas:
-
polna moč: Naprava pošlje lokacijo brez prekinitve. Največja poraba, potem ni potrebno določiti čas
-
GPS Off: bo Priključitev na GPS se prekliče, odvisno od nastavitve parametrov Čas za spanje (privzeto 5), kar pomeni, da če naprava je pet minut brez premikanja funkcijo GPS neaktiven. V tem načinu lahko naprava še vedno pod nadzorom preko SMS ali zemljevid strežniku. Takoj ko premakne naprave, je funkcija GPS samodejno aktivira. Manjša poraba.
-
vse Off: Vse funkcionalnosti (GPS, GSM, itd), bo onemogočena, odvisno od nastavitev parametrov Čas za spanje, če je naprava nastavljena časovna obdobja brez premikanja. V tem načinu ne morete upravljati lokator preko SMS ali zemljevidov. Takoj, ko se premakne napravo, vse funkcije bodo ponovno aktivira. Najnižja poraba energije.
-
šibka Up: Vse funkcije (. GPS GSM, itd) pa bo izklopljen, odvisno od časa za spanje, ne glede na to, ali bo naprava premakniti ali ne. V tem načinu ne morete upravljati lokator preko SMS ali zemljevidov. Toda takoj, ko zmanjka časa, nastavite čas parameter Wake Up vseh funkcij bo aktivirana znova. V tem načinu je naprava, ki temelji na določenih parametrov izmenično vklop in izklop.
Priporočamo, da parameter čas za način mirovanja vsebuje vrednost večja kot 3 minute, zaradi zagotavljanja zadostnega časa za povezavo z GPS-signala po zbujam enoto.
Posodobitev programske opreme: Po posodobitvi je priporočljivo firmware naprava počistiti vse GPS dnevnike na napravi.
SMS ukazi

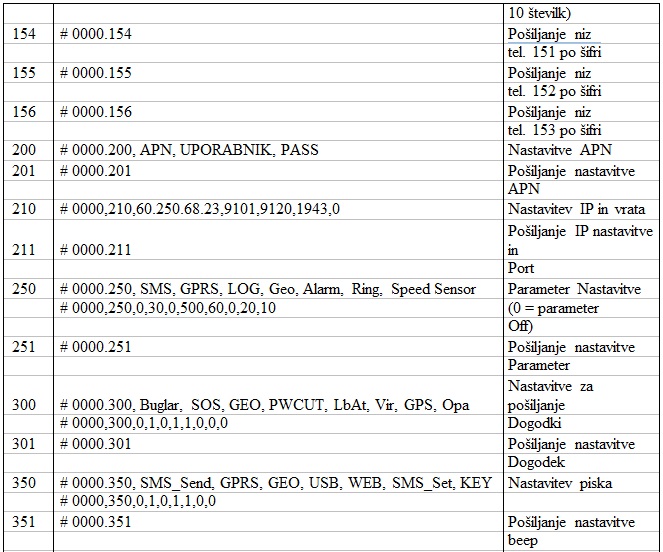

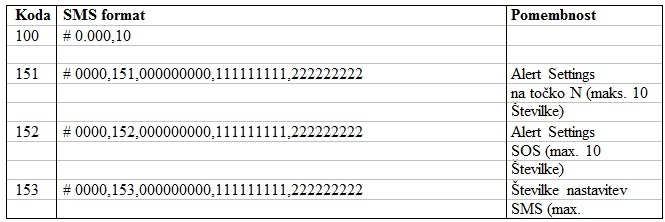

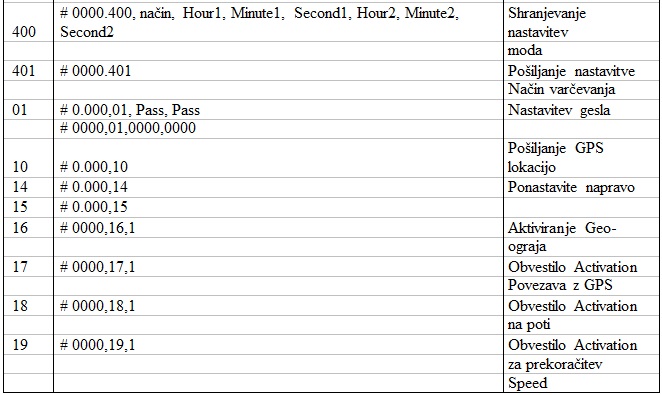

Instrument lahko kontroliramo s pomočjo kodiranih SMS ukazov. Seznam ukazov je prikazan spodaj.
Primer ukaz za odkrivanje najpogostejše lokacije:
SMS ukazi
Delo s spletno platformo
-
spletna platforma se nahaja na tej strani: www.spytracker.eu
-
platforma omogoča spletno spremljanje vaše naprave, kakor tudi zgodovino sledenja (prosto za 5 dni nazaj), nato pa spremenite nastavitev naprave
-
vnesete user code v polja Account in Password (user code je zapisana na zadnjem delu sledilca kot je razvidno iz spodnje slike):
-
Izberite Manage, nato Add new tracker, vpišete user code pod User ID in User name, izberite model HI-604X, vpišete IMEI number (številka je zapisana na zadnjem delu sledilca kot je razvidno iz zgornje slike)
-
nastavite pravilen časovni pas - izberite Manage, nato User account in za Time Zone nastavite GMT+2:00 in zaključite z Modify
Kasneje lahko nadzorujete napravo prek interneta (spletnih platform)
-
prvi test mora biti na spletu sledenje vašo napravo, zato kliknite na Realtime v zgornji vrstici. Če ste vse pravilno nastavljeno, stroj, ki ga je treba videti na zemljevidu
-

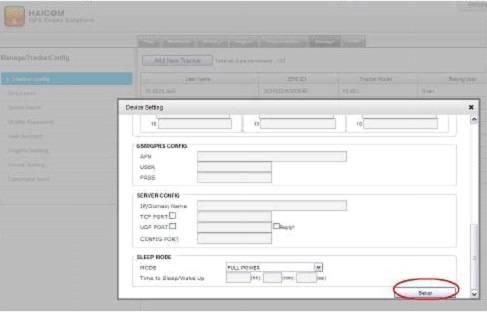

če želite spremeniti nastavitve, kliknite gumb Upravljanje / nastavitev naprave in nato na Load (boste prenesete trenutne nastavitve naprave, ki jih lahko spremenite in sprejeti spremembe s klikom na Nastavitve
Generiranje poročila obravnave pojava:
-
najprej izberite časovni interval, za katerega želite ustvariti poročilo
-
kasneje lahko ustvarite poročilo s klikom na Iskanje, ali si lahko prenesete poročilo Excel Prenesi na klik
-
Excel datoteka, ki vsebuje preneseno poročilo bo shranjeno v imeniku Prenosi
-
datoteke, ali lahko določite drugačno trgovino
-
ko odprete shranjeno vrsto .csv datoteke, boste videli različne dnevnike, vključno z naslovi
-
izračun na dve mesti:
-
najprej kliknite na zgodovino
-
nato izberite časovno obdobje, za katerega želite izmeriti razdaljo
-
v spodnjem desnem kotu zaslona kliknite List
Mark dnevnik, iz katerega želite meriti in kliknite Get Začetna točka
Ali je enaka za ciljno točko in kliknite Get End Point, zato, če kliknete na daljavo, boste videli dejanske razdalje med tema dvema točkama
Nastavitev Geo-ograjo
-
s pomočjo spletne platforme se lahko prilagodi namišljene meje, da če presežene (instrument zapusti), boste o tem obveščeni preko SMS
-
najprej izberite Uredi / Geo-ograja
-
nato označite točko, okoli katere želite nastaviti namišljene meje (samo izbrati kraj na zemljevidu, nato pa dvokliknite z miško). Uspešni opisi krajev, ki jih poznam, tako da se zdi na zemljevidu, ki jih hitting konec zatiča
-
v meniju Nastavitve, nastavite poglavje Geo-ograja Radius v km radiju od mesta
-
uspešna nastavitev z modro krog priznala, kaže niz nGeo-ograja območje
avodila za uporabo Vodoodporni GPS sledilec z močnim magnetom na baterijo
www.spyshop.eu
Pred vami so navodila za pravilno uporabo GPS sledilnika in opis funkcionalnosti.
Delovanje sledilnika temelji na obstoječem GSM/GPRS omrežju in sistemu GPS za določanje geo lokacije. Za brezhibno delovanje sledilnika morajo biti na voljo vsa tri omrežja.
Sledilnik sporoča podatke preko SMS ali GPRS.
Lastnosti sledilca
Naziv
|
Vodoodporni GPS sledilec z močnim magnetom na baterijo
|
Mere
|
90,8mm x 52,3mm x 38,9mm
|
Omrežje
|
GSM/GPRS
|
Pasovne širine
|
850/900/1800/1900Mhz
|
GPS modul
|
Najnovejši GPS SIRF-Start III
|
GPS občutljivost
|
-159dBm
|
GPS natančnost
|
10 metrov, 2D RMS
|
Čas do prve pozicije
|
hladni start 42s, topli start 38s, delovanje 1s
|
Polnilec za avto
|
12-24V vhod, 5V izhod
|
Baterija
|
5500mAh
|
Poraba
|
2mAh v stanju globokega spanja
|
Čas pripravljenosti
|
Do 180 dni pri polni bateriji v stanju globokega spanja (glede na uporabljene pasovne širine)
|
Delovanje pri temperaturi
|
-20 do +55 stopinj C
|
Kako deluje sledilec
Če je sledilec v celoti napolnjen, lahko zdrži do 180 dni v stanju pripravljenosti, odvisno seveda od vrste uporabljanih funkcionalnosti.
Naprava vsebuje senzor gibanja, ki ga lahko nastavite, da vam naprava ob premiku pošlje sporočilo na izbrane telefonske številke.
Sledilec lahko kadarkoli izsledite, bodisi preko SMS ali brezplačne platforme GPRS .
Naprava lahko nastavite tudi tako, da pošlje podatke o svoji lokaciji po vnaprej določenih časovnih razmikih v intervalu od 30 do 72 ur.
Z vzpostavitvijo stanja spanja lahko bistveno podaljšate življenjsko dobo baterije.
Vse nastavitve lahko izvedete ob priključitvi naprave na računalnik preko enostavnih menujev ali preko platforme GPRS.
Vsebina paketa
1 - GPS sledilec
2 - adapter za vstavitev SIM kartice
3 - napajalni kabel
4 - AC adapter
5 - adapter za avto (12V)
6 - CD (priročniki, programska oprema za funkcijo Logger)
Uporaba sledilnika
-
najprej napolnite napravo, kot sledi:
-
previdno odstranite gumijasti pokrov na strani enote in priključite s priloženim kablom - drugi del kabla vstavite v USB vrata vašega računalnika ali priloženega napajalnika
-
prvo polnjenje napravo naj traja vsaj 8 ur
-
če je naprava povsem napolnjena, z uporabo primerno adapter vstavite kartico SIM v režo, kot je prikazano na sliki:
-
ko vstavite SIM kartico, se naprava samodejno vklopi (nima tipko ON / OFF)
-
Za izklopitev napravo, nežno pritisnete na majhen gumb na desni strani reže za kartico SIM (uporabite npr. kuli):
LED indikatorji prikaza delovanja
Barva LED
|
Prikaz LED
|
Status
|
oranžna
|
prižgana
|
polnjenje
|
|
ugasnjena
|
naprava je napolnjena
|
zelena
|
utripa
|
naprava je povezana z GPS signalom
|
|
prižgana
|
enota ni priklučena na GPS
|
|
ugasnjena
|
GPS signal spanje
|
rdeča
|
prižgana
|
nizko stanje baterije
|
bela
|
64ms prižgana / 3s ugasnjena
|
GSM pripravljenost
|
|
64ms prižgana / 0,8s ugasnjena
|
Enota išče GSM signal ali ni vgrajene SIM
|
Priključitev naprave na avtomobilski akumulator (kabel ni v paketu)
Instrument je lahko povezan s pomočjo posebnega kabla neposredno na akumulator - slika kabla
Postopek povezave je prikazan na naslednji sliki:
Prosimo, upoštevajte:
Enoto nikoli ne priključite neposredno na akumulator. Naprava se napaja preko 5V, zato lahko neposredna priključitev privede do uničenja sledilnika.
Nastavitve naprave
Za prvo nastavitev naprava, uporabite posebno aplikacijo, ki se nahajajo na priloženem CD:
-
vedno odstranite adapter, vključno s SIM kartico
-
naprava mora biti izklopljena
-
najprej povežite enoto s priloženim kablom na vaš PC
-
če ne poznate internetnih nastavitev na kartici SIM, jih preverite s telefonom
-
operater (privzeto je, da uporabite najpogostejše ime za APN internet)
-
v oddelku config server morate nastaviti naslednje parametre:
-
pritisnite gumb za prikaz trenutne nastavitve naprave
-
pritisnite gumb, da shranite spremembe v nastavitvah
-
pritisnite gumb za prenos shranjenih dnevnikov iz naprave (če se uporablja kot
GPS zapisovalnik podatkov)
-
pritisnite, da izbrišete shranjene GPS dnevnike. Priporočamo, da izbrišete GPS dnevnike vsak prenos. V nasprotnem primeru lahko pride do izpolnitve pomnilnika, kar upočasnjuje ali onemogočanje ki shranjujejo dodatne podatke (Naprava lahko shrani do 257.000 hlodov)
-
nastavite geslo za primere pošiljanje SMS ukazov (privzeta nastavitev je 0000)
-
pritisnite vrnitev na tovarniške nastavitve na proizvodnjo enote
-
IMEI naprave
-
trenutna različica vdelane programske opreme naprave
Nastavitev parametrov za vsako funkcijo naprave:
-
nastavitev intervala, da pošljete SMS na mobilnih lokacijah. Najnižja vrednost y. "0" pomeni izklopite to funkcijo (tako kot bi se uporabljala za druge funkcije)
-
nastavitev intervala za pošiljanje GPS dnevnik do strežnika. Najmanjša vrednost je 15 sek.
-
nastavitev intervala za shranjevanje podatkov, ki uporabljajo beleženje podatkov (varčevanje GPS dnevnike v napravo). Najnižja vrednost 3 y
-
nastavitev Geo-ograjo meja (krog okoli stroja). Najnižja vrednost (M). Uporablja se npr. Za varovanje parkiranje vozila.
-
začasno izklopite vsa obvestila iz (nastavljenega časa bo vse spomnil neaktivni)
-
število obročev, če je funkcija kliče naprave
-
nastavitev občutljivosti senzorja gibanja. Priporočamo vam, da nastavite 21-manjše število, večje preklop občutljivosti.
-
nastavitev omejitve hitrosti. Obvestilo bo dana, ko naprava preseže nastavljeno hitrost v km / h
-
vklop / izklop različnih opozorila
-
opozorilo o kraji avtomobila
-
aktiviranje funkcije SOS
-
aktiviranje Geo-ograjo. Ta funkcija je samo za testiranje pravilno nastavitev Geo-ograjo. Potem ko je najprej opozorilo samodejno izključi.
-
obvestila za izklop zunanjega napajanja (ko je enota priključena na akumulator)
-
opozorilo Low battery (manj kot 3.6V)
-
aktiviranje senzor gibanja. Ta funkcija je samo za testiranje pravilnega senzor nastavitev gibanja. Potem ko je najprej opozorilo samodejno izključi.
-
aktiviranje povezavo GPS. Ponovno, samo za testiranje.
-
aktivacija meje opozarjanja hitrosti prekoračena. Ponovno, samo za testiranje.
-
nastavitev glasovno opozorilo dogodkov (pisk)
-
pisk po pošiljanju SMS na kateri koli napravi
-
pisk po pošiljanju GPRS spremembe nastavitev
-
pisk pri določanju Goe-Fence opozorila
-
piskati pri shranjevanju nastavitev naprave USB
-
pisk ob prejemu nastavitev naprave priložena prek strežnika
-
pisk, ko boste prejeli SMS pošlje drugi napravi ali ni ta model
-
nastavitev dostopa do interneta
-
nastavitev parametrov za strežnik z zemljevidi - v tem razdelku ne motijo!
-
nastavitev za pošiljanje obvestila (razen funkcije SOS)
-
nastavljanje opozoril v primeru aktiviranja funkcije SOS
-
nastavljanje številke SMS lokacij (če ni nastavljen, lahko preverite lokacijo katerega koli telefona)
-
shranjevanje nastavitev (spalni) načini, ali čas:
-
polna moč: Naprava pošlje lokacijo brez prekinitve. Največja poraba, potem ni potrebno določiti čas
-
GPS Off: bo Priključitev na GPS se prekliče, odvisno od nastavitve parametrov Čas za spanje (privzeto 5), kar pomeni, da če naprava je pet minut brez premikanja funkcijo GPS neaktiven. V tem načinu lahko naprava še vedno pod nadzorom preko SMS ali zemljevid strežniku. Takoj ko premakne naprave, je funkcija GPS samodejno aktivira. Manjša poraba.
-
vse Off: Vse funkcionalnosti (GPS, GSM, itd), bo onemogočena, odvisno od nastavitev parametrov Čas za spanje, če je naprava nastavljena časovna obdobja brez premikanja. V tem načinu ne morete upravljati lokator preko SMS ali zemljevidov. Takoj, ko se premakne napravo, vse funkcije bodo ponovno aktivira. Najnižja poraba energije.
-
šibka Up: Vse funkcije (. GPS GSM, itd) pa bo izklopljen, odvisno od časa za spanje, ne glede na to, ali bo naprava premakniti ali ne. V tem načinu ne morete upravljati lokator preko SMS ali zemljevidov. Toda takoj, ko zmanjka časa, nastavite čas parameter Wake Up vseh funkcij bo aktivirana znova. V tem načinu je naprava, ki temelji na določenih parametrov izmenično vklop in izklop.
Priporočamo, da parameter čas za način mirovanja vsebuje vrednost večja kot 3 minute, zaradi zagotavljanja zadostnega časa za povezavo z GPS-signala po zbujam enoto.
Posodobitev programske opreme: Po posodobitvi je priporočljivo firmware naprava počistiti vse GPS dnevnike na napravi.
SMS ukazi
Instrument lahko kontroliramo s pomočjo kodiranih SMS ukazov. Seznam ukazov je prikazan spodaj.
Primer ukaz za odkrivanje najpogostejše lokacije:
SMS ukazi
